| 特殊洗浄工法 （トルネード） |
| 縦型フレーム | 堅牢構造のフレーム |
| 概略寸法 | ４５００×２２００×２１７０ （Ｌ×Ｗ×Ｈ） |
| メインビーム | 最長８１００ｍｍ |
| ノズル | 最大５/６Ｍ １/４ “ＮＰＴノズル。最大穴径５/６ |
| 油圧部品 | Ｙ軸方向走行用ギアモータ×１ 駆動ローラー回転用ギアモーター×１ Ｘ軸方向走行用ギアモータ×１ Ｘ軸方向走行自動変換用カムシャフト×１ |

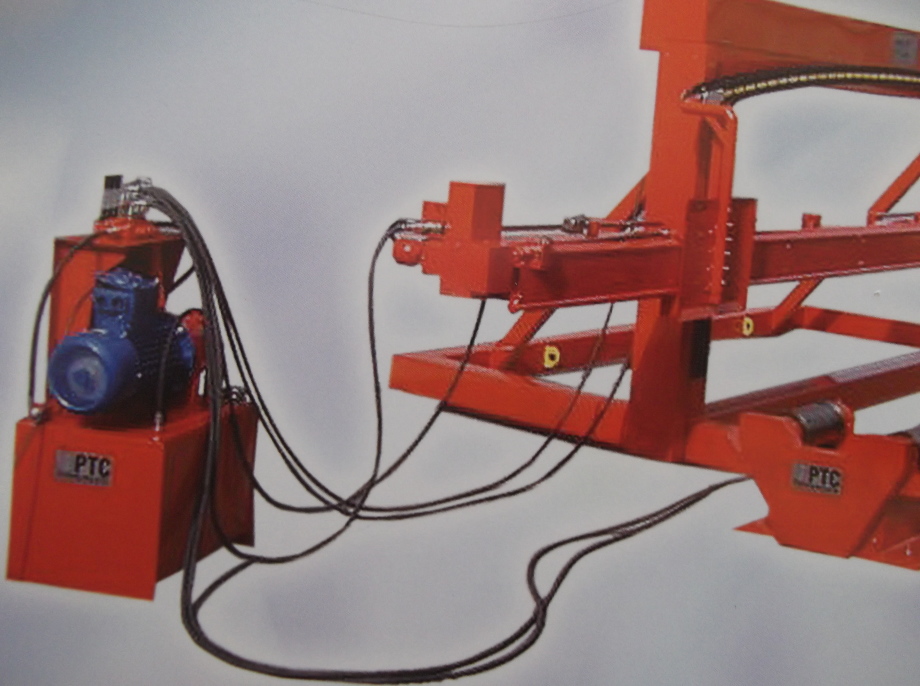

| パワーパック構成 | 防爆仕様２ＢＡＴＥＸ-２３０/４００Ｖ３ｐｈ-６０Ｈｚ-５.５Ｋｗ-４poles- Ｂ５モーター×１ 粘度３２ｃＳｔ＠４０度Ｃ油圧オイル用オイルタンク×１ ３×レバー付制御ボックス内分配マニホールドへの油圧供給用流量変換 及び圧力計付油圧ポンプ×１ |
| ローラーセット | ツインアイドルローラー、１×アイドルローラー+１ｘパワーローラーの ツインローラーセット |
| 作業設定 | カムの位置付け ： 左右走行駆動変換用 キャリアボックスの速度 ： ０～４ｍ/ｓ 油圧設定 ： １００bar （メーカーにて設定済） |
| 高圧水装置 | 圧力は最大８００bar 各ノズル水量は５０ℓ／毎 |
| 〔 特殊洗浄 ｐｄｆリンク資料〕 |

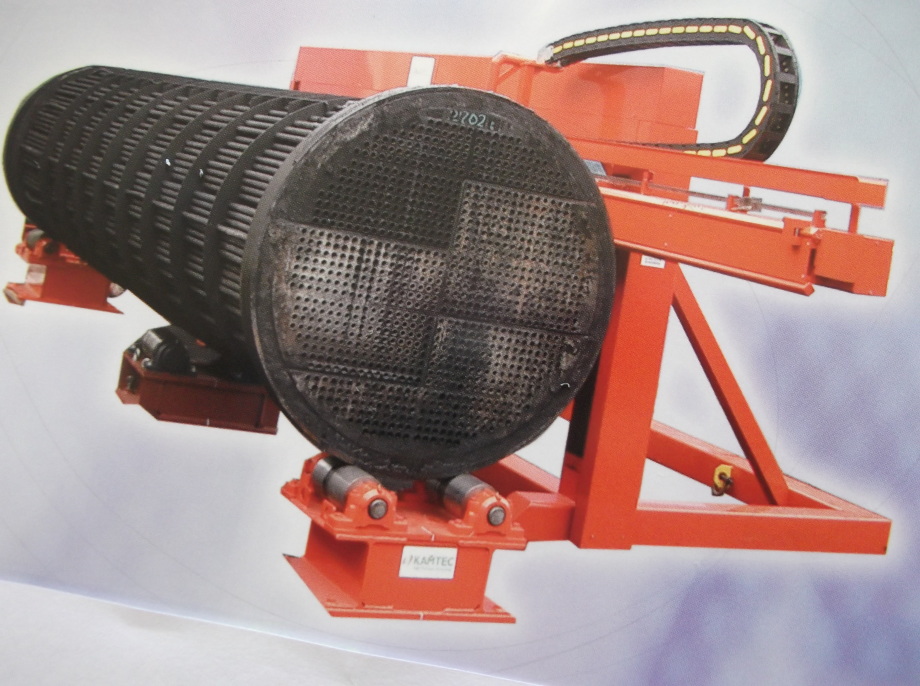

| ● 高い作業性 | ： | 大口径のパイプの束の洗浄を効率よく短縮された時間内で実施します。 |
| ● 高い洗浄力 | ： | ハードメタルを使用した高品質のノズルによって生み出される水力学効果によって、均一なスケール序さが行われるので、パイプ束の熱伝導性を初期の設計値に回復します。 |
| ● 安 全 性 | ： | 機械の操作位置が高圧水領域から離れている為、作業員に対する危険性が回避されます。 |
| ● 操作の容易性 | ： | 油圧レバー付の簡単構造の制御盤が機械機能のすべてをコントロールします。 |
| 〔 特 徴 〕 |
安全性と操作の容易性を兼ね備えて、プランジャーポンプとの組合せで専門的に最高性能を発揮する様に設計されております。
 |
| 〔 技 術 使 用 〕 |
|
